Réiteach Cuimsitheach Córas Sreangaithe don Tionscal Leighis



Is úsáideoir réasúnta speisialta é an ghairm leighis sa sreangú cuimsitheach, mar sin ag tús tógáil an ospidéil, go háirithe sa chomhshaol a chaithfear a bheith scoite amach, ní mór go leor pointí faisnéise agus spás a chur in áirithe ionas go mbeidh siad in ann leathnú go tapa nuair a athraíonn an t -éileamh. Chomh maith le saintréithe na bhfoirgneamh tráchtála coitianta, ba cheart sreangú comhtháite an tionscail leighis a dhearadh de réir a thréith, caighdeánach ANSI\/ TA {{{0}} HealthcaeFacilityTeleCom CablingArds (foilsithe in 2010, a dhéantar a scagadh agus a fhorbairt ar bhonn Ansi\/ ti568c.0 Sreangán Tráchtála.



Chun an riachtanas cliste a chomhlíonadh tá ceann de na tréithe atá ag Ospidéal Móideim. An teaglaim éifeachtach d'fhaisnéis ospidéil agus d'fhoirgneamh cliste, agus de chur i bhfeidhm a, PACS, CIS, RIS agus córas leighis iargúlta san ospidéal, mar a thaispeántar i dTábla 1.





Tá go leor dúshlán ag baint le tógáil ardán faisnéise ospidéil rathúil, a chaithfear a réiteach. Sna "Caighdeáin Dearaidh Chliste Ailtireachta den Chaighdeán Náisiúnta GB\/T 50314-2006, tugtar sainmhíniú soiléir ar thógáil Chliste an ospidéil. Ó seo, is féidir linn a fheiceáil go bhfuil an t -ardán líonra faisnéise san ospidéal beagnach an -chasta i ngach ceann de na líonraí, mar gheall ar a shainiúlacht, go n -éilíonn líonra na n -ospidéal iontaofacht, is é sin an oibríocht leanúnach.



Riachtanais an ospidéil chuig córas sreangaithe cuimsitheach:

(1) aonrú fisiciúil idir líonraí éagsúla

(2) Dlús pointí faisnéise gach limistéir fheidhmiúil

(3) Bainistíocht sreangaithe i gceantair éagsúla





Tá bunstruchtúr an chórais sreangaithe chomhtháite múnlaithe le réalta, de réir an chaighdeáin idirnáisiúnta ISO\/LECIS11801, tá an córas sreangaithe comhtháite comhdhéanta de fhochóras limistéir oibre, fochóras sreangaithe cothrománach. fochóras bainistíochta. Fo-fho-fho-fho-fho-fho-fho-fho-fho-fho-fho-fho-fho-fho-fhochóras Sreangaithe Foirgníochta agus Príomhchóras Sreangaithe Coimpléascach Foirgníochta.





1. De réir cur i bhfeidhm an chórais, roinntear an córas comhtháite i dtrí chuid, eadhon, córas sciatháin chomhtháite le haghaidh feistí leighis, córas sreangaithe comhtháite le haghaidh oifige uathoibríoch, sreangú comhtháite le haghaidh cur i bhfeidhm cliste (monatóireacht dhigiteach, scaoileadh faisnéise, tá gá le haonrú fisiciúil idir sreangú comhtháite éagsúil, ach amháin le haghaidh bainistíochta, tá codanna eile neamhspleách go hiomlán.



2.Tá struchtúr topological an chórais líonra trí leibhéal san ospidéal, agus glacann an córas comhtháite le struchtúr réalta-chruthach. Tá an sciathán córais roinnte i dtrí leibhéal. Is é an t-ionad chéad leibhéal an croí-sheomra faisnéise i bpríomhfhoirgneamh oifige an ospidéil agus tá sé suite sa seomra sreangaithe iomlán ar shraith amháin d'fhoirgneamh an ionaid ríomhaireachta. Is é an t -ionad tánaisteach seomra ginearálta an ospidéil i ngach faisnéis fhoirgníochta san ospidéal agus tá sé suite i seomra sonraí ciseal amháin de gach foirgneamh. Tá an trealamh sreangaithe treasach suite idir seomraí reatha lag gach urláir, agus tá gach pointe faisnéise ar leith ceangailte trí fhochóras cothrománach.



. Roghnaítear an príomh-chábla san fhoirgneamh ó {12- Croí-solas aon-mhód faoi dhíon agus 25\/50- go {-3 Catagóir 3 Cábla Logartam mór.



4. Déanfar an líonra uile-optúil de shnáithín optúil a thógáil trí shreangú cuimsitheach cábla leighis, agus {4- croí-chábla optúil aon-mhód faoi dhíon atá ceangailte go díreach le pointe snáithín optúil na roinne ábhartha. Éilíonn an córas sreangaithe comhtháite le haghaidh uathoibriú oifige 1000m ar an deasc, agus glacann sé 6 phéire sreinge neamh-sciatha i seomra Putian Hanfei le haghaidh sreangú cothrománach. Maidir le cur i bhfeidhm cliste na gceanglas sreangaithe sreangaithe comhtháite agus córais oifige, glactar le córas neamh-sciatha sé aicme. Ionas go roghnaítear táirge agus cáblaí taobh istigh agus cáblaí taobh istigh de sheath seachtrach saor ó halaigine íseal



5. Beidh caighdeánach 86 i gceist le gach ceantar oibre chun críochfoirt éagsúla trealaimh de chineálacha éagsúla a cheangal. Glacann an limistéar oibre le 6 mhodúl neamh-sciatha, geansaí bunaidh agus táirgí eile, agus úsáideann na modúil agus na painéil ábhair lasair lasair. Bainfidh gach cineál geansaí, snáithín eireaball agus geansaithe boga eile úsáid as truaill sheachtrach saor ó halaigine in éide.



6. Déanfar an chuid oifige a dhearadh de réir phrionsabal pointe gutha a bhunú agus pointe sonraí gach 10m² eile. Tá an fheiste leighis agus an chuid Chliste deartha de réir an iarratais ar leith, roghnófar gach cábla sreangaithe cothrománach go haonfhoirmeach le haghaidh táirgí seachtracha íseal-halaigine saor ó dheatach.



7. Déanfar an cosantóir borrtha líne comhartha a eagrú i measc an trealaimh lárnaigh agus na closets sreangaithe, agus beidh sé bunaithe go daingean. D'fhonn forálacha éigeantacha G 8 50311 agus GB50312 a chomhlíonadh (nuair a théann an cábla isteach san fhoirgneamh ón taobh amuigh den fhoirgneamh, roghnófar an cosantóir borrtha líne oiriúnaitheach, agus comhlíonfaidh an cosantóir borrtha líne comhartha na ceanglais dearaidh). Teastaíonn an seomra ríomhaireachta lárnach chun tionscadal cosanta tintrí a thógáil ar leithligh. Déanfar tógáil an tseomra meaisín a dhearadh agus a thógáil de réir cód GB 50174-2006 chun seomra ríomhaireachta leictreonach a dhearadh.





Tagraíonn an limistéar oibre don chábla nasctha agus don chuibheoir agus don soicéad faisnéise úsáideora a shíneann ón gcábla córais cothrománach go dtí an trealamh teirminéil sonraí. Is iad na geansaithe UTP\/ FTF sa limistéar oibre ábhair chábla paiste ie Is sreanga il-shnáithe cófraí ​​iad na príomh-shreanga de phéirí casta, agus ní rachaidh an fad uasta níos mó ná 5 M. Tá gá leis an bpróiseas múnlaithe insteallta iomlán chun a chinntiú go bhfuil an cábla bog ceangailte go daingean leis an gceann criostail. Roghnaíonn an painéal líonra painéal amháin\/ poll dúbailte le clúdach deannaigh.







Modúl neamh-sciatha

Feidhm an Táirge: Tá sé suiteáilte den chuid is mó ar phainéal an limistéir oibre chun an soicéad faisnéise a fhoirmiú agus tá sé suiteáilte ar fhráma dáilte an mhodúil bhainistíochta chun an cábla cothrománach a fhoirceannadh agus cuspóir an tarchuir faisnéise a bhaint amach.



Tuairiscí Táirgí:

1. Struchtúr Táirgí: Cineál Caighdeánach RJ45

2. Dath Táirge: Bán

3. Ábhar Táirge: PC





Tagraíonn an fochóras cothrománach don soicéad faisnéise ón seomra sreangaithe urláir go soicéad faisnéise úsáideora an limistéir oibre, atá comhdhéanta de chábla cothrománach, cábla optúil líne leathair, gléas sreangú meánach agus mar sin de. Le topology réalta, ní mór gach pointe faisnéise a nascadh leis an bhfochóras bainistíochta. Baineann an fochóras cothrománach úsáid as cáblaí péire casta le huasfhad cothrománach de 90 m (295 troigh) arb é fad an chábla é ó chúl-chalafort fráma dáilte an fhochórais idirbhainistíochta go dtí asraon faisnéise an limistéir oibre. Ní rachaidh fad iomlán geansaí teirminéil an limistéir oibre agus geansaí trealaimh an trealaimh nasctha thar 10 M. Is é tógáil an chórais sreangaithe chothrománach an obair is mó agus is tábhachtaí sa sciathán cuimsitheach. Agus níl sé éasca athrú tar éis na tógála a bheith críochnaithe. Dá bhrí sin, beidh tógáil an chórais sreangaithe chothrománach go docht de réir na rialachán chun feidhmíocht na nasc a chinntiú.

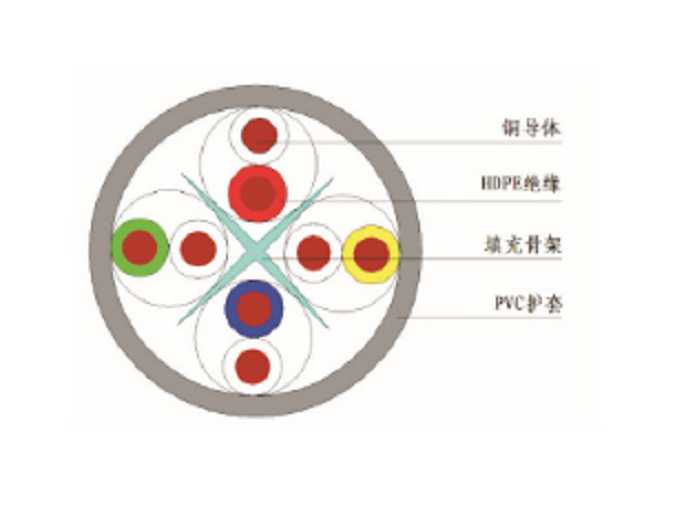

Is féidir le sraith Putian Hanfei de shé chábla sonraí, íomhánna agus físeáin a tharchur ag an bhfeidhmíocht is fearr agus tacú le Gigabit Ethernet 1000 Base-T. 100Base-TX, tá meaitseáil bacainní den scoth agus saintréithe crosstalk ag deireadh na bliana, agus cloí go hiomlán le riachtanais iarratais agus forbartha an líonra amach anseo. Ina theannta sin, tá an cábla deartha le cábla babhta traidisiúnta, ionas go mbeidh an cábla níos tanaí, ní hamháin go gcinnteoidh sé go bhfuil an fhoirgníocht réidh, ach go sábhálann sé infheistíocht na groove píblíne líne.
